Герметизатор устьевой кабельный ЗУГ-4 / ЗУГ-4М

Герметизаторы устьевые серии ЗУГ-4 предназначены для герметизации устьевой камеры тросового шлюза и очистки кабеля от скважинной среды при проведении ГИС на нефтяных и газовых скважинах, а также при проведении работ по свабированию.

Опросный лист


Устройство герметизатора

Герметизатор устьевой кабельный купить

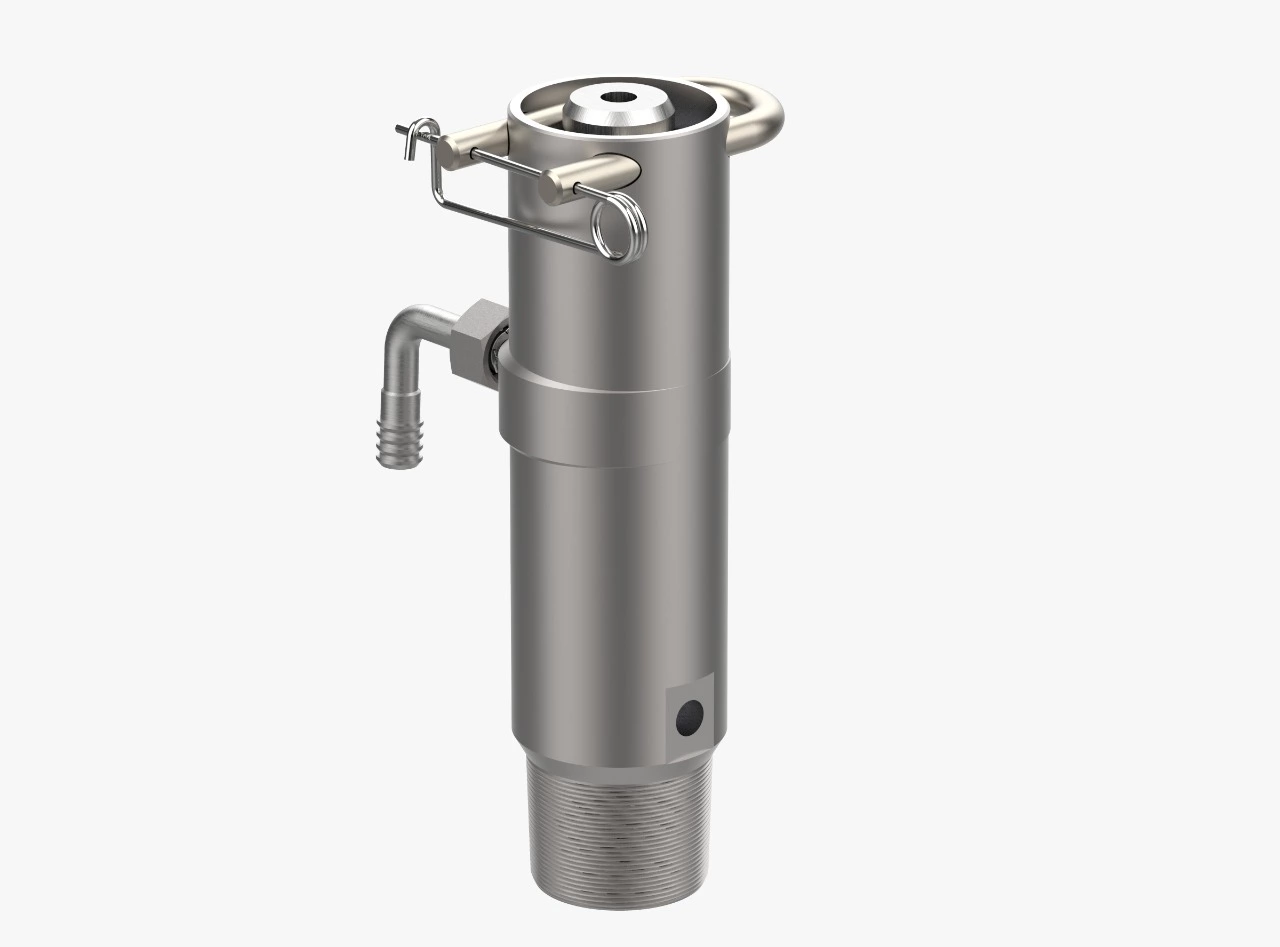

Рисунок 1 – Герметизатор устьевой кабельный ЗУГ-4

ЗУГ-4 (рис.1) представляет собой гидроцилиндр, на корпусе 1 которого нарезается резьба НКТ 73, для герметичного соединения к устьевой камере.

В корпусе 1 между средним 5 и крайним 3 разрезанными сухарями расположены два эластичных уплотнителя 4.

Нижний сухарь 3 вставлен в поршень 2, а верхний запирается скобой 7 через кольцо разрезное 8. Шплинт 9 фиксирует скобу от выпадения.

Поршень 2, перемещается вверх, сжимает уплотнители, они, деформируясь, обжимают кабель и обеспечивают его герметизацию.

Средний сухарь 5 имеет радиальный канал и проточку, образующие полость слива. В средней части корпуса имеется отверстие для отвода скважинной жидкости, прошедшей через нижний уплотнитель.

В корпусе на уровне поршня имеется коническое резьбовое отверстие, в которое ввернуто быстроразъемное гидравлическое соединение (в дальнейшем БРС). К БРС через рукав высокого давления подключается масляная станция.

Все внутренние детали и уплотнители ЗУГ-4 – сменные, и внутренний диаметр должен соответствовать диаметру используемого кабеля.

Материал уплотнителей должен быть стойким к воздействию скважинного флюида.

Конструкция ЗУГ-4 позволяет производить замену уплотнителей без демонтажа последнего с устьевой камеры. При этом скважина должна быть перекрыта, а давление в устьевой камере стравлено.

Внутренний диаметр поршня ЗУГ-4 проходной для кабельного наконечника типа НКБ – 36, что позволяет выполнять замену прибора в устьевой камере без демонтажа.

Герметизатор устьевой кабельный ЗУГ-4М

                Рисунок 2 – Герметизатор устьевой кабельный ЗУГ-4М

При отрицательных температурах, после сброса управляющего давления, эластичность уплотнителей не обеспечивает возврат поршня и освобождения кабеля. Для работы при низких температурах ЗУГ-4М дооснащен пружинным узлом возврата поршня. Поршень 2 заменен на удлиненный. Возвратная пружина 18 одета на поршень. Гайка 1 накручивается на поршень и обеспечивает предварительное сжатие пружины 18. Узел возврата защищен кожухом 17. На кожухе нарезаны резьбы НКТ-73 для присоединения к устьевой камере и корпусу ЗУГ.

Дополнительно Герметизаторы устьевые кабельные можно комплектовать масляной станцией управления и рукавами высокого давления dy=6мм. (6…36м).

Технические характеристики

Таблица 1. Технические характеристики ЗУГ-4.
Наименование параметра Значение Ед. измерения
Соединение с устьевой камерой Ниппель НКТ-73
Рабочее устьевое давление (мах) 21 МПа
Рабочая жидкость в гидросистеме * Масло ВМГЗ
Максимальное рабочее давление в гидросистеме 25 МПа
Диаметр применяемого кабеля 4-25 мм
Проходной диаметр корпуса 40 мм
Рабочий ход поршня 35 мм
Температурный режим эксплуатации и хранения -40 - +60 °С
Габаритные размеры (D х L) 90x350 мм
Масса 9 кг



Порядок работы

  • После установки устьевого оборудования на скважине необходимо закрутить ЗУГ на устьевую камеру, предварительно проинспектировав и очистив резьбовые соединения. Рекомендуется использовать смазки типа ТОМФЛОН RGF для обеспечения герметичности и сохранения резьбовых соединений.
  • Разместить масляную станцию на ровной площадке на нужном расстоянии от устья скважины. Немного открутить пробку бачка станции на 1-2 оборота для доступа воздуха.
  • С помощью специального блока БРС соединить заполненный маслом рукав высокого давления с ЗУГ и масляной станцией.
  • Подключить сливной рукав к сливному штуцеру ЗУГ.
  • Повернуть рукоятку крана сброса давления на главном стенде до упора, и, манипулируя ручкой главного стенда, увеличить давление в системе до 30 атмосфер. Подождать примерно 3 минуты и убедиться в отсутствии утечек масла.
  • Сбросить давление в системе.
  • Выровнять давление шлюза со скважиной, открыть клапан плашечного превентора и приступить к работе.
  • В процессе работы регулировать степень герметичности и усилие зажатия кабеля путем изменения давления в гидравлической системе: увеличивать его, поворачивая ручку насоса главного стенда, или уменьшать, поворачивая рукоятку крана сброса давления.
  • По завершении работы разобрать ЗУГ в обратной последовательности.
  • При замене уплотнителей необходимо вернуть поршень в исходное положение. Для этого надо отвернуть штуцер БРС, сместить поршень до упора в верхний корпус и завернуть штуцер обратно.
  • При сборке и разборке ЗУГ на все резьбовые соединения наносится графитовая смазка ТОМФЛОН RGF.
Герметизатор устьевой порядок работы

Подготовка ЗУГ к работе

  1. Проверить всё оборудование наличие внешних повреждений перед началом работы.
  2. Подготовить масляную станцию МС в соответствии с Руководством по эксплуатации.
  3. Соединить рукав высокого давления со штуцером масляной станции, используя БРС.
  4. Закрутить рукоятку крана сброса давления на МС по часовой стрелке до упора.
  5. Убрать воздух из рукава высокого давления следующим образом:
    • нажать на клапан штуцера БРС на конце рукава тупым предметом и держать его утопленным;
    • накачать ручку МС до тех пор, пока масло не заполнит рукав и начнет вытекать из штуцера без воздушных пузырьков;
    • отпустить клапан штуцера.
  6. Подключить свободный конец рукава к штуцеру ЗУГ с помощью штуцера БРС.
  7. Увеличить давление до приблизительно 50 атмосфер с помощью ручки насоса, чтобы ЗУГ смог захватить кабель.
  8. Далее увеличить давление до приблизительно 150 атмосфер и проверить все соединения на предмет утечек масла.
  9. Подождать примерно 5 минут и убедиться, что система удерживает давление, проверив, не изменилось ли значение на манометре.
  10. Плавно повернуть рукоятку крана сброса давления против часовой стрелки и убедиться, что давление сброшено. Кабель должен освободиться. Проверить уровень масла в резервуаре МС и добавить, если это необходимо.
