Лаборатория ГИС ГДИС А на базе автомобиля Соболь 4х4 с установленной лебедкой ЛКИ-Техно для проведения спуска и подъема приборов на проволоке в процессе исследования, ремонта и очистки

Лаборатория исследования скважин ГДИС на шасси Соболь 4х4

Полноприводная комфортабельная лаборатория исследования скважин для непродолжительных экспедиций

Лаборатория ГДИС на базе автомобиля Соболь 4х4 с установленной лебедкой ЛКИ-Техно для проведения спуска и подъема приборов на проволоке в процессе исследования, ремонта и очистки

Опросный лист

Описание

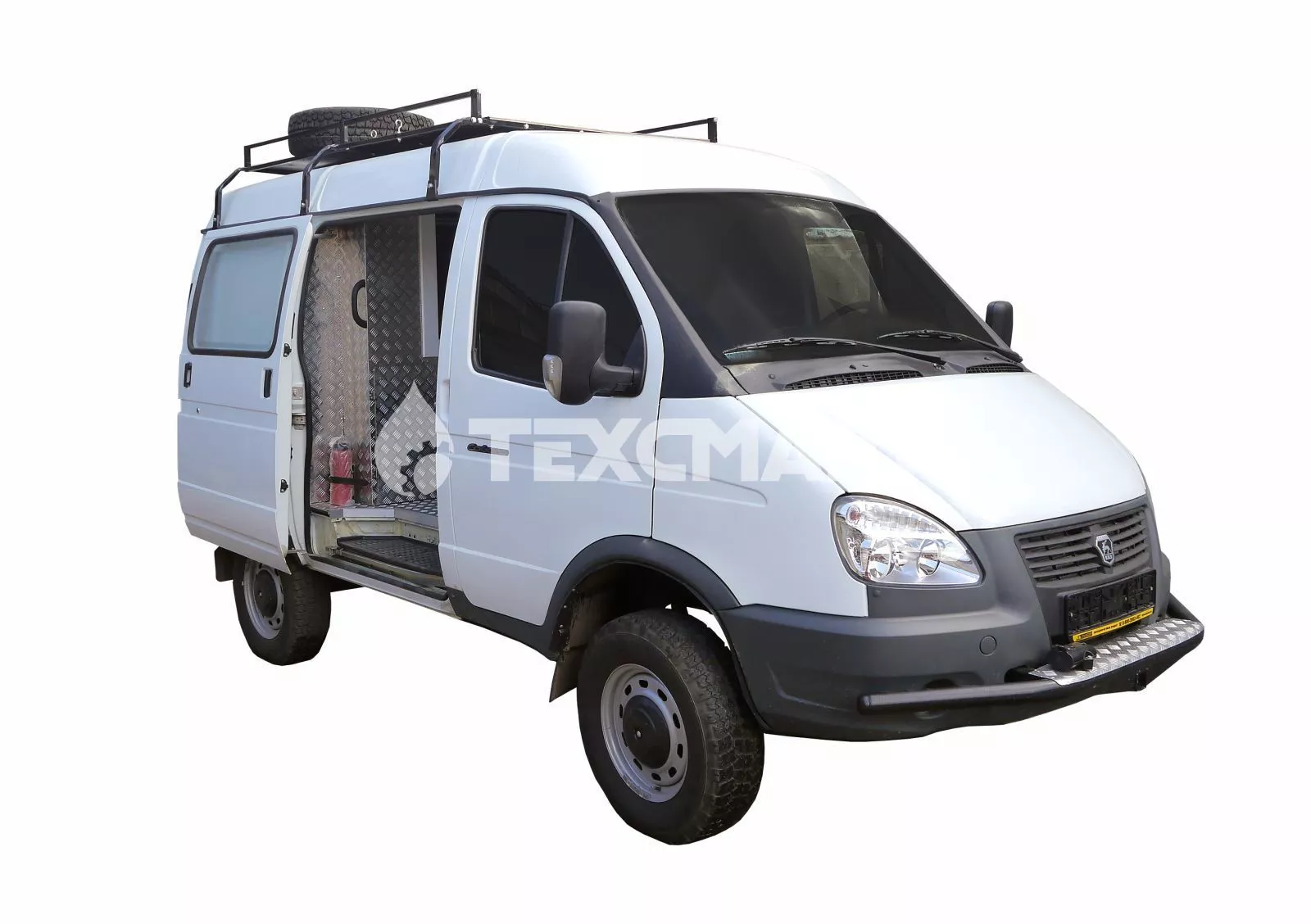

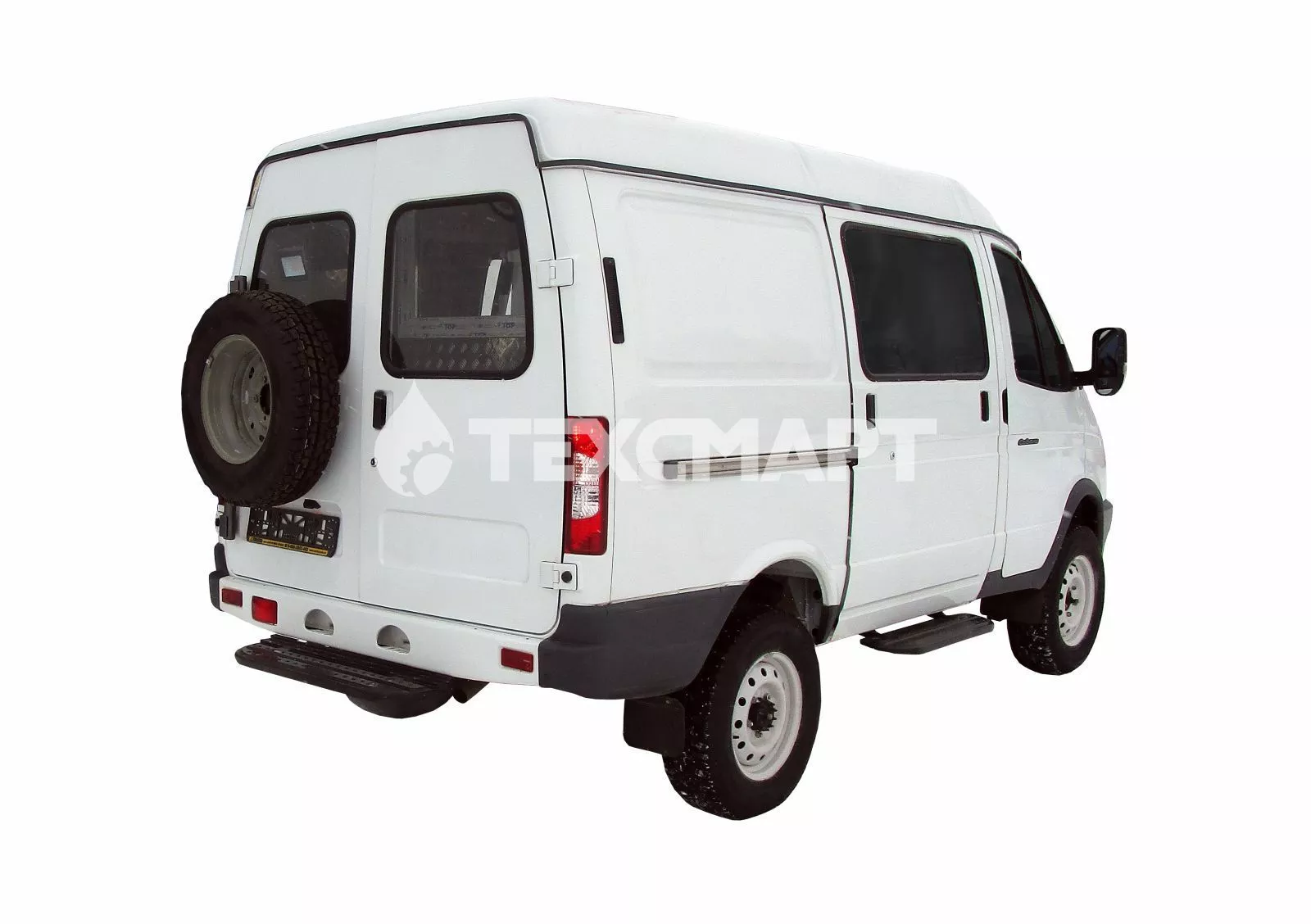

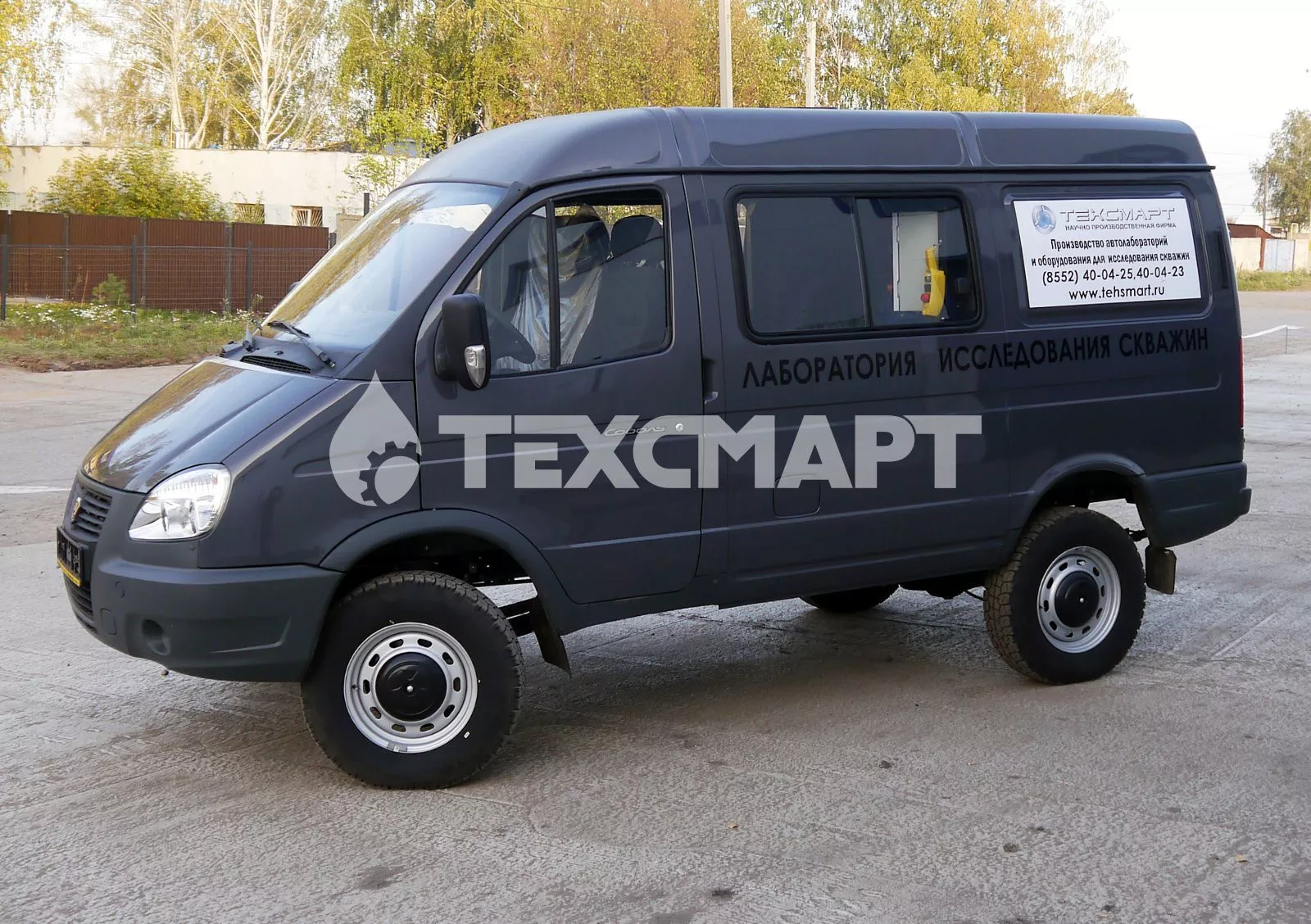

Передвижная лаборатория на базе ГАЗ «Соболь» 4х4 для проведения ГИС, ГДИС - универсальный комфортабельный полноприводный автомобиль. «Соболь» имеет высокий дорожный просвет и практичен для небольших исследовательских экспедиций в условиях бездорожья.

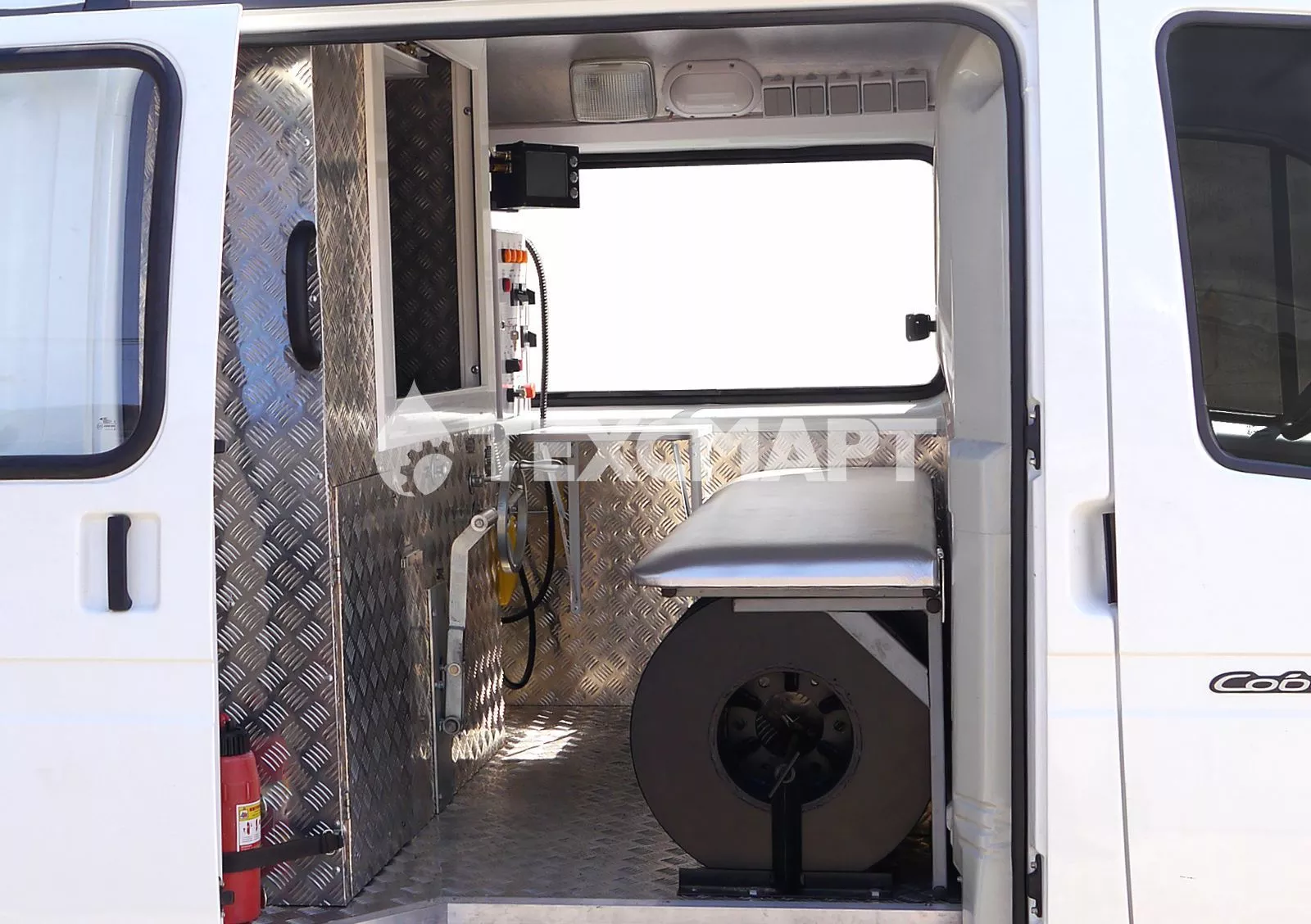

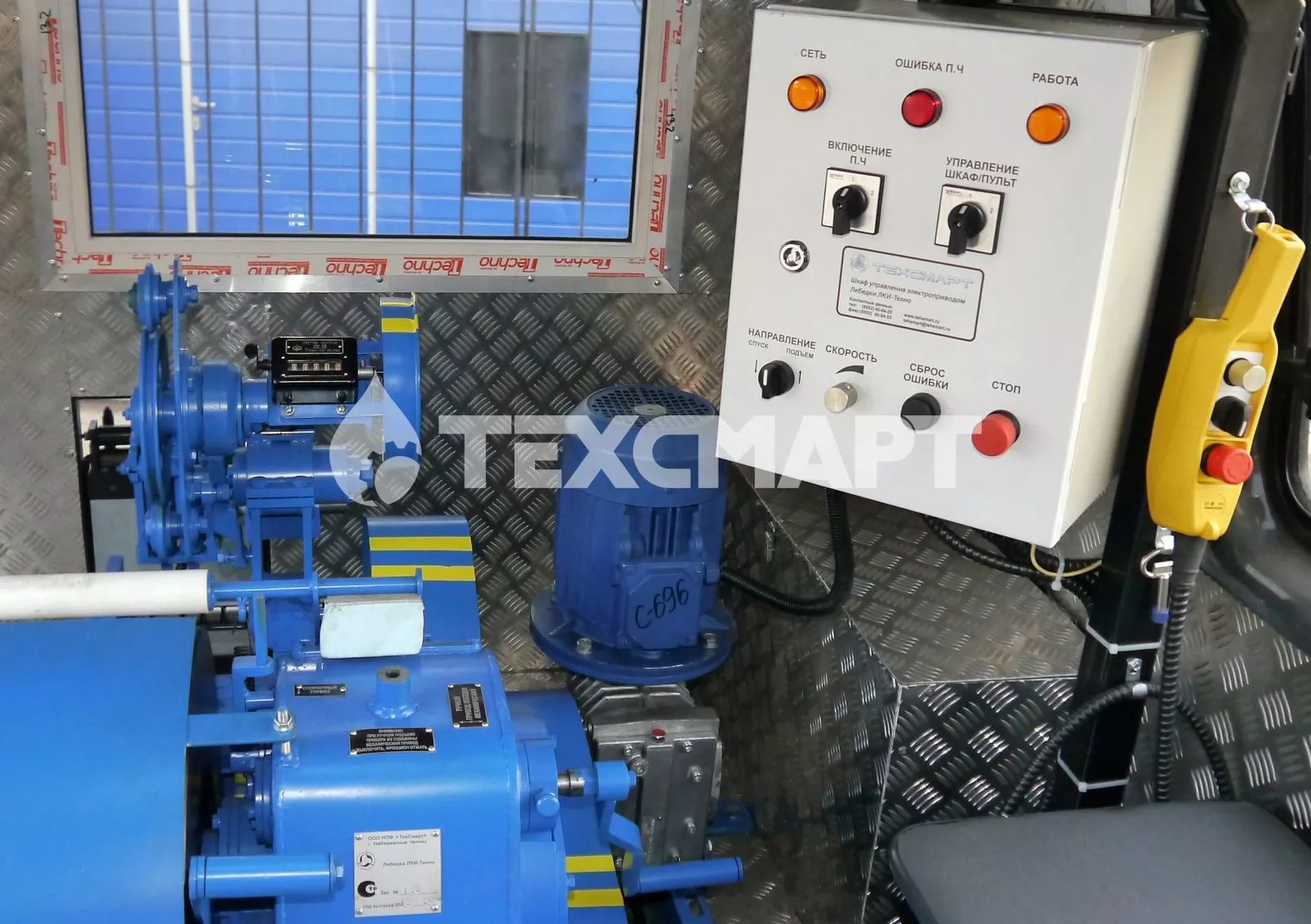

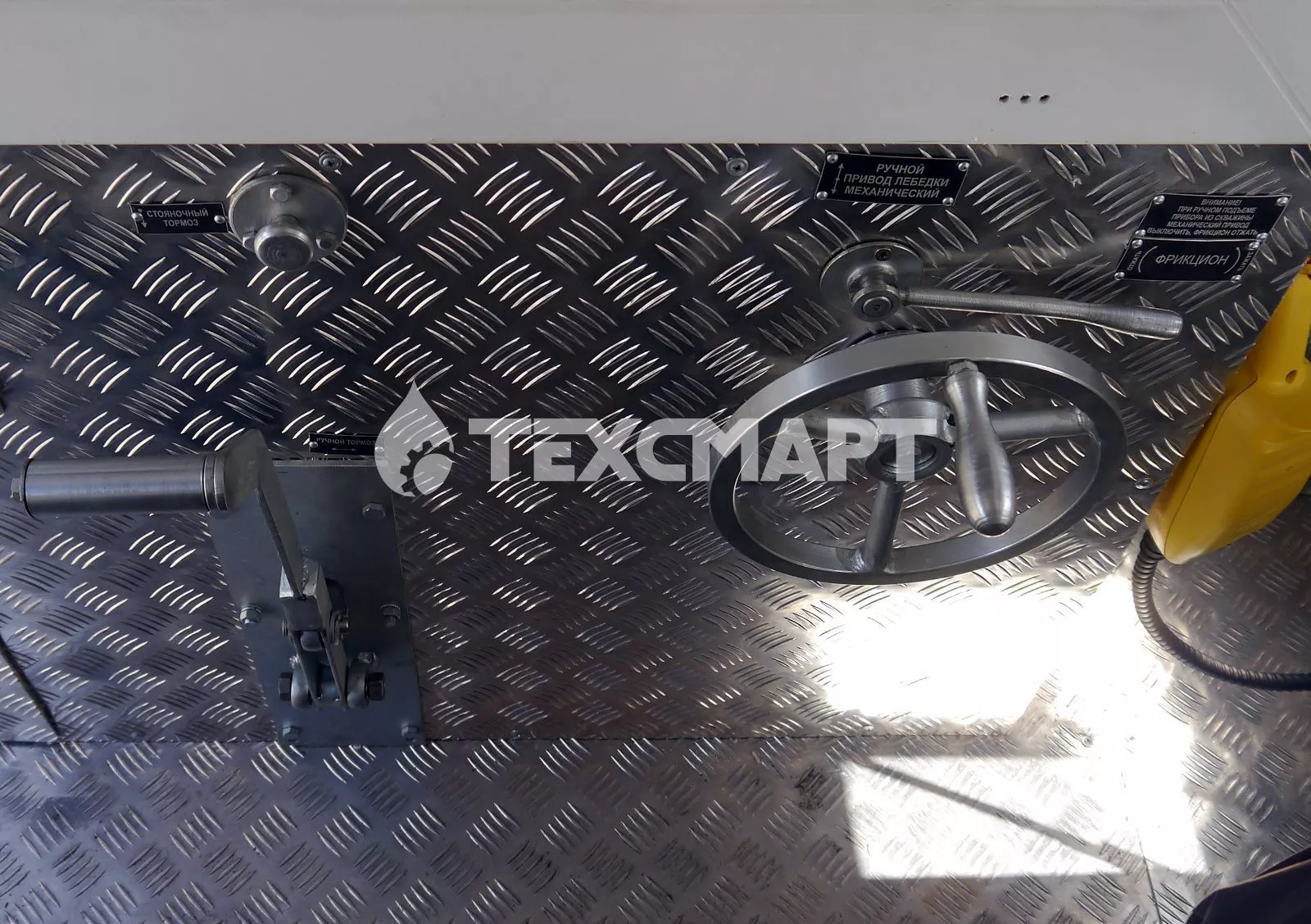

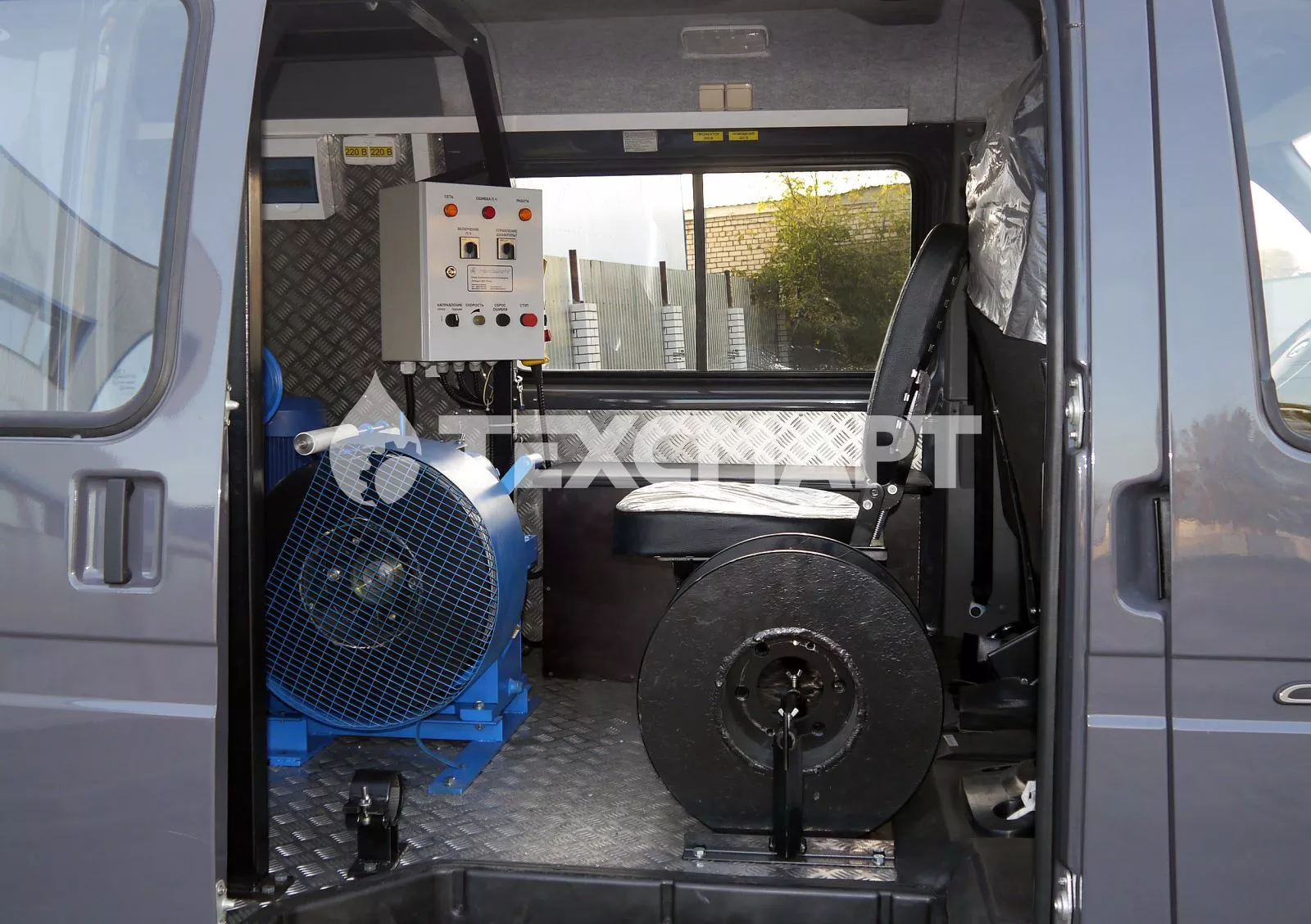

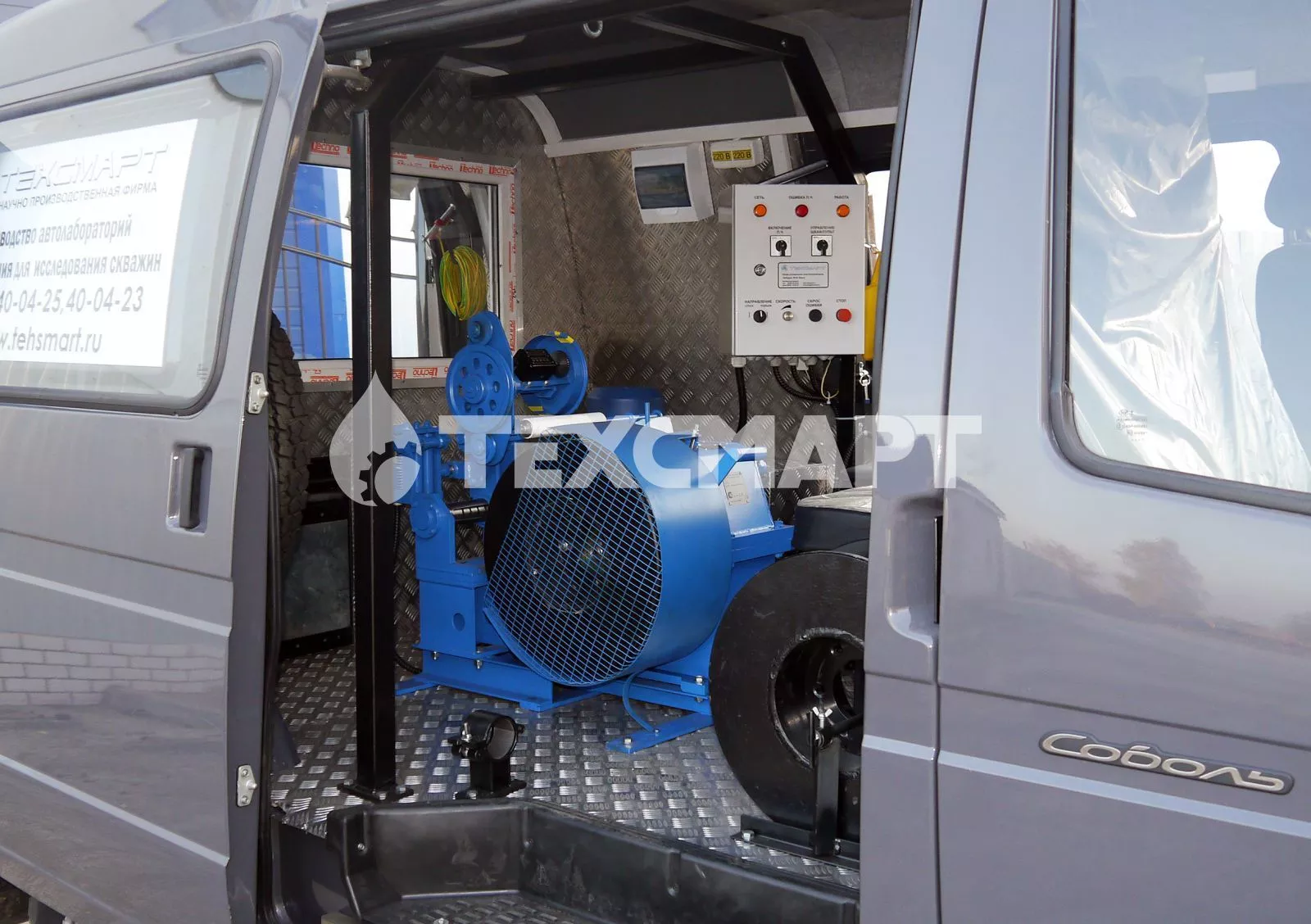

Лаборатория оснащена лебедкой исследовательской ЛКИ-Техно со сменным барабаном, автоматическим укладчиком проволоки, краном-укосиной. Также для обеспечения комфорта в автомобиле предусмотрен автономный отопитель и диван-рундук. Работа лебедки осуществляется через шкаф управления или же выносной пульт управления. Для обеспечения защиты от попадания запаха сероводорода в рабочую зону возможна установка перегородки между лебедочным и операторским отсеками. Управление лебедкой осуществляется с помощью выносных органов: штурвал фрикционный, рычаги ручного и стояночного тормозов.

Видео-презентация

Варианты планировки

Техническое описание

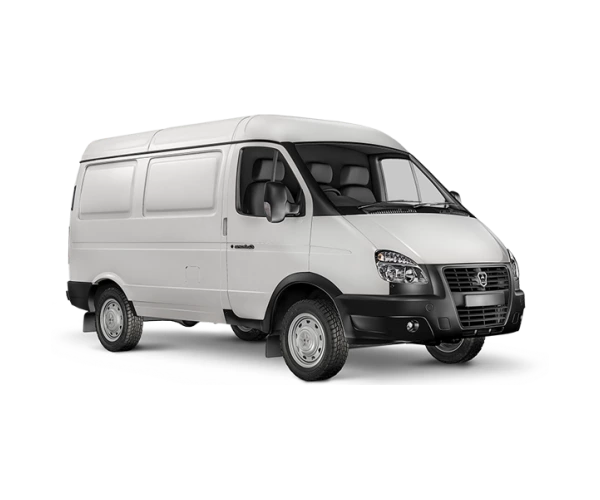

Шасси: ГАЗ Соболь
Двигатель: бензиновый Evotech-2,7 / дизельный Cummins ISF
Экологический класс: Евро-4
Колесная формула: 4х4, с блокировкой дифференциала
Коробка передач: механическая, пятиступенчатая
Подвеска задняя: рессорная, усиленная

Количество мест: 3 места + 1 операторское
Планировка: один отсек / два отсека
Варианты отсеков: лебедочный / операторский / генераторный
Покрытие пола: автолин с оцинковкой / рифленый алюминий
Обшивка внутренняя: ламинированная фанера / рифленый алюминий
Окна: врезные - 2шт., глухое на сдвижной двери / распашное по левому борту

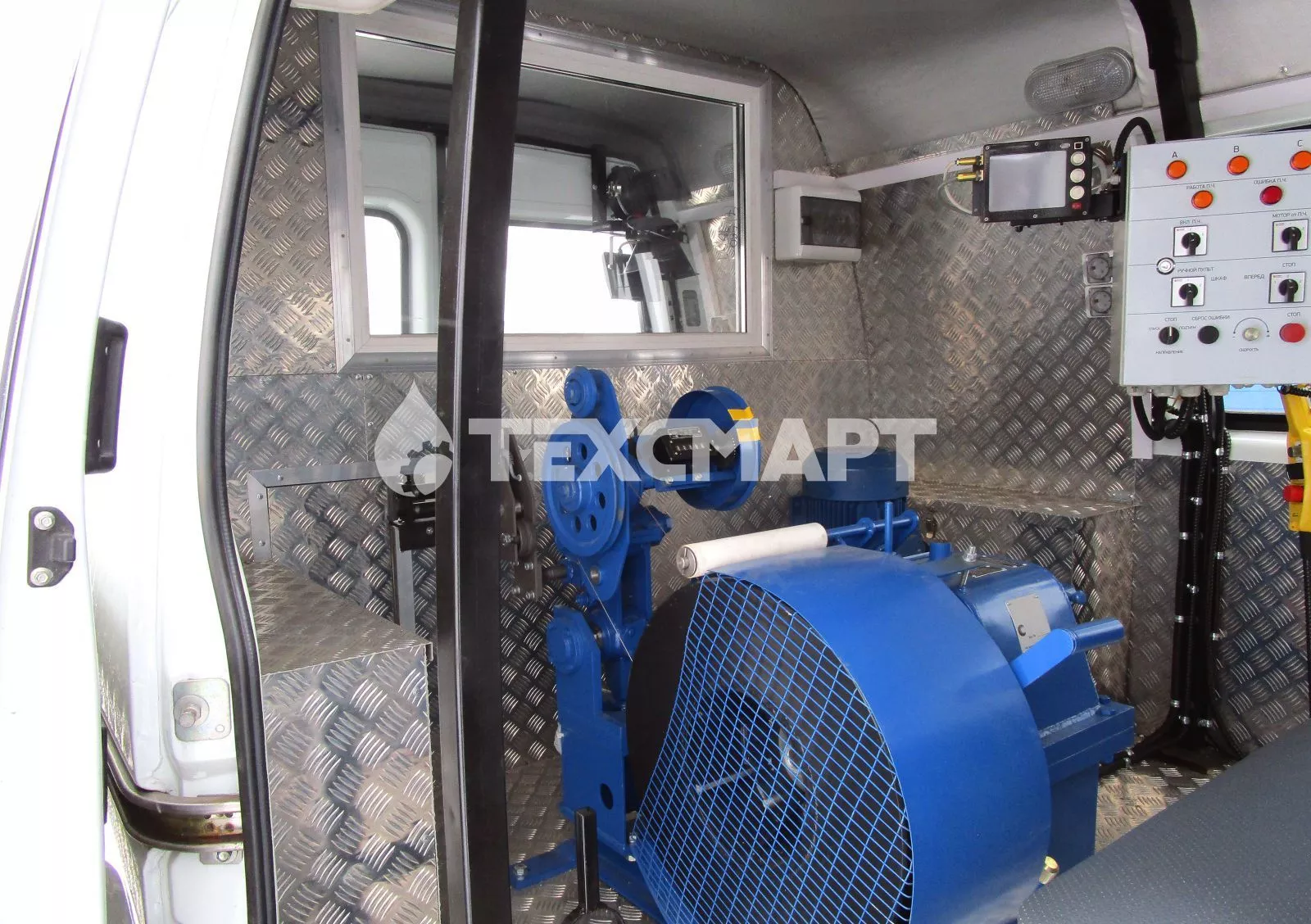

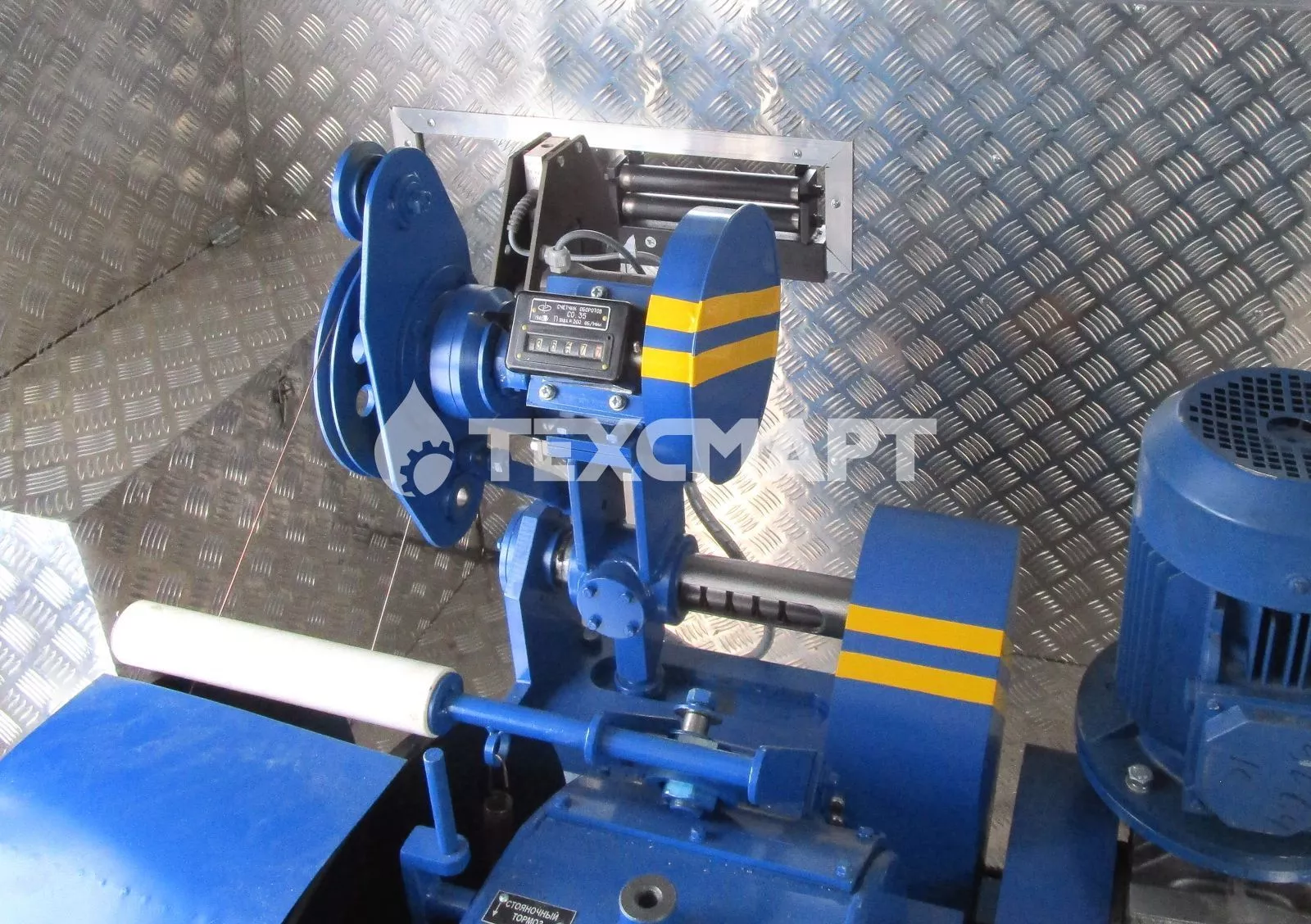

Лебедка исследовательская ЛКИ-Техно
Привод лебедки: электрический 2.2 кВт / 4.0 кВт

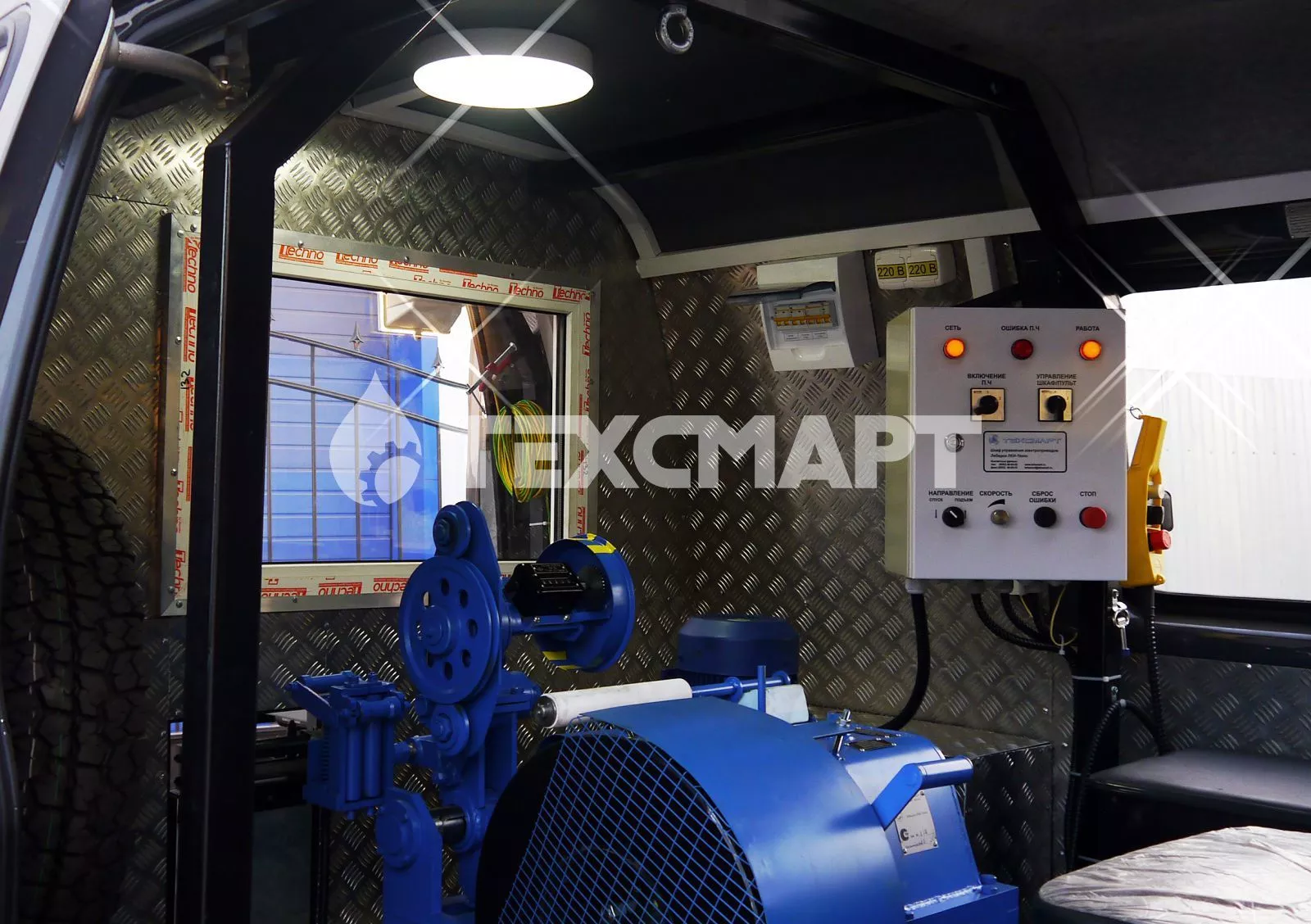

Шкаф управления

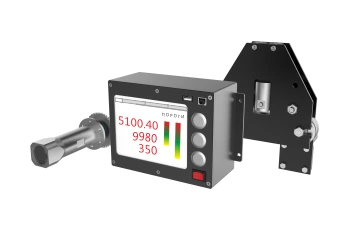

Система контроля каротажа СКК-Техно 305
Лубрикатор скважинный: Л65-21 / Л65-35

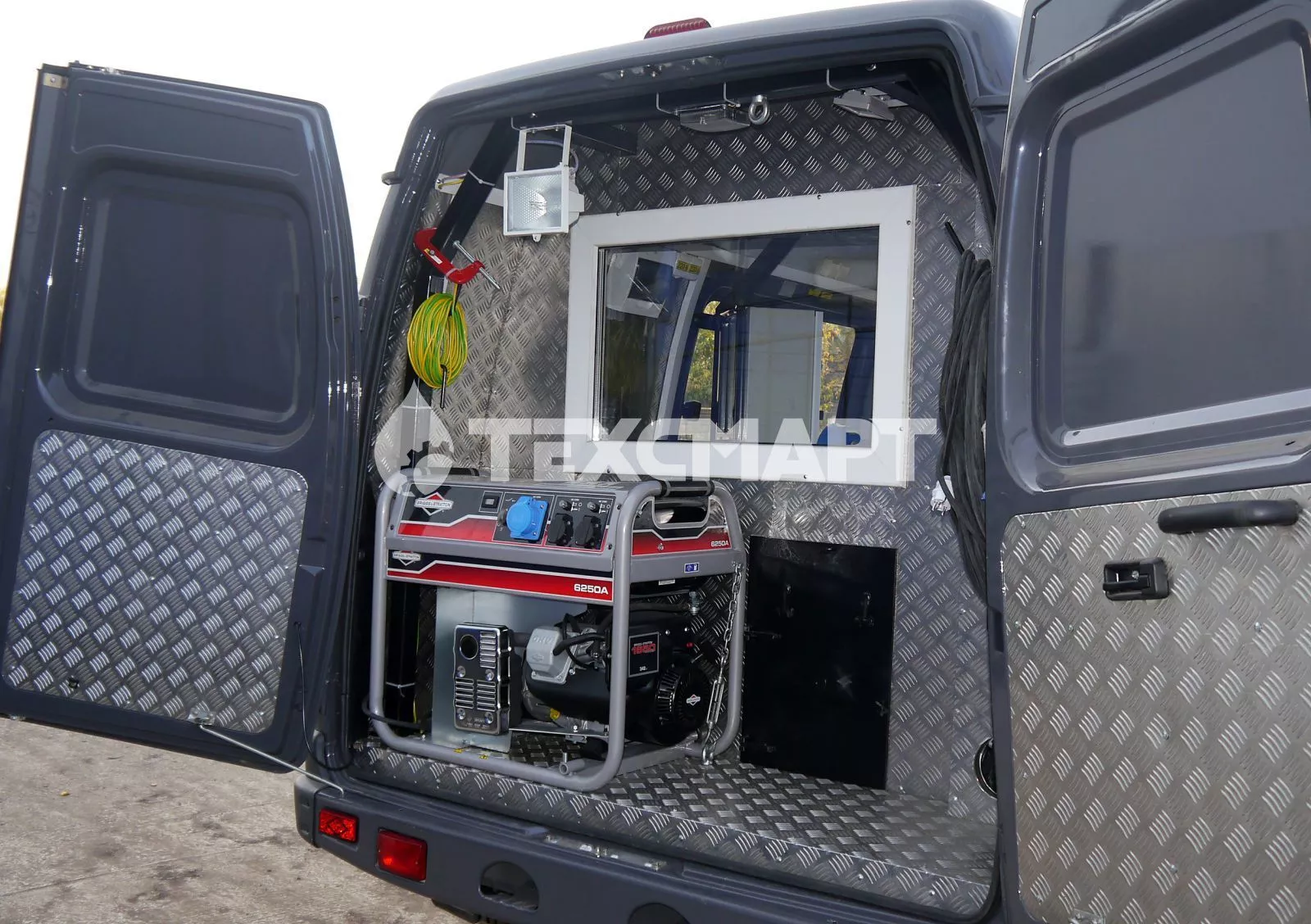

Генератор: автономный, мощность 6.5 кВт, стационарный / на салазках
Освещение: в лебедочном отсеке: 220В и 12В, прожектор 12В/220В для освещения устья скважины
Розетки в отсеках: 220В
Смотка с силовым кабелем: 50 м
Смотка с кабелем и струбциной заземления: 50м
Отопитель автономный / тосольный
Тепловентилятор электрический 220 В, мощность 2.0 кВт

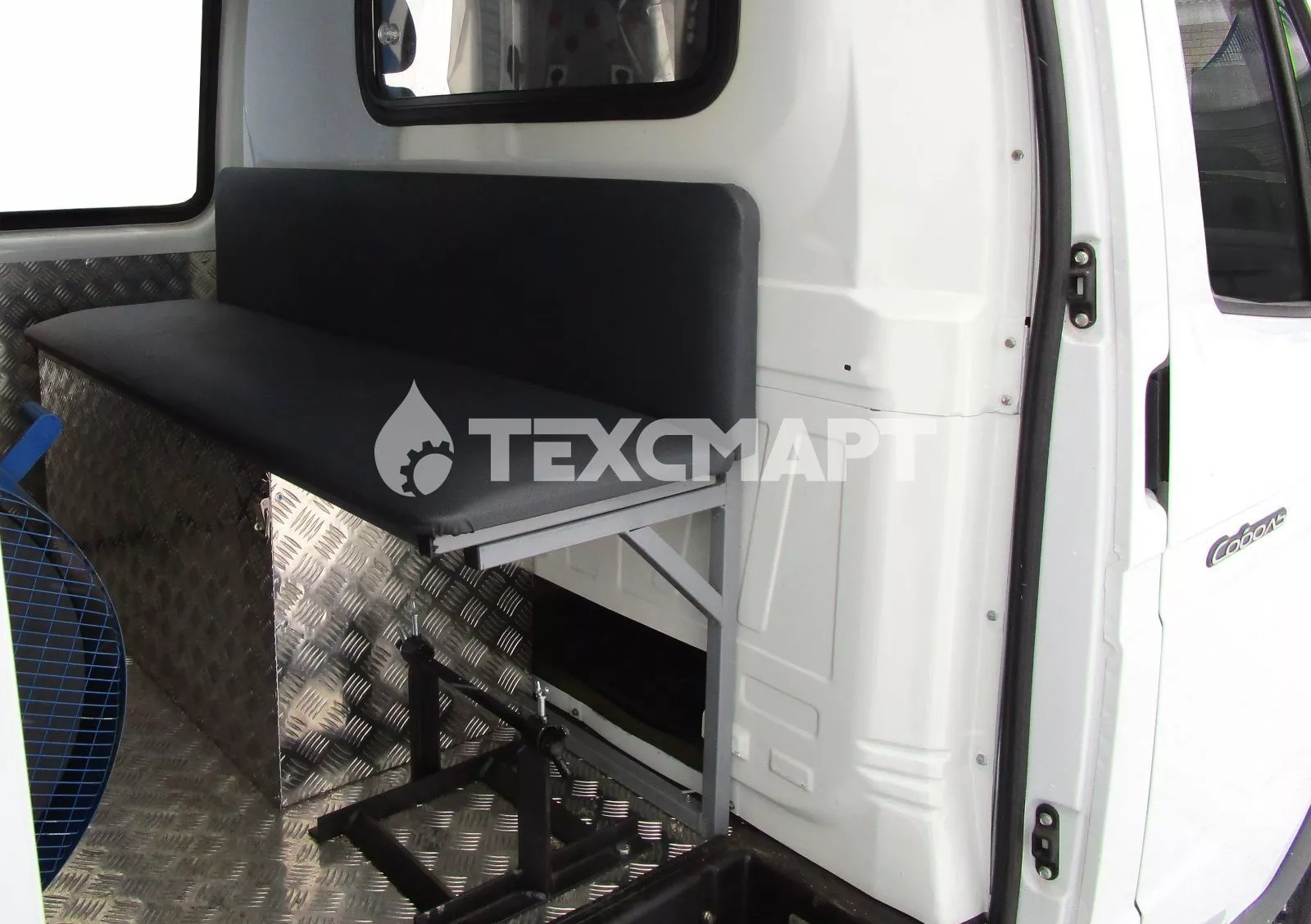

Диван-рундук
Кресло оператора лебедки

Кран-укосина Г-образная с ручной талью / рама грузовая с рым-болтом
Держатель для запасного барабана лебедки ЛКИ-Техно
Крепление для автономных приборов
Крепление для лубрикатора
Аптечка медицинская
Огнетушитель
Знак аварийной остановки
Искрогаситель
