Описание

Лебедка геофизическая ЛКИ-Техно с комбинированным приводом применяется для спуска и подъёма в устье скважины  исследовательских приборов, пробоотборников и скребков для проведения работ по депарафинизации глубиной до 7000 м.

Особенностью лебедки является наличие фрикциона (сцепления), позволяющего избежать обрыва в случае превышения нагрузки на проволоку в процессе подъема. Сцепление дисков фрикциона плавно регулируется оператором во время работы. Фрикцион также обеспечивает свободный спуск прибора под собственным весом при отключенном приводе. Для подтормаживания барабана при свободном спуске применяется ручной тормоз колодочного типа. Стояночный тормоз на базе храпового механизма фиксирует прибор на необходимой глубине. Для безопасной работы и исключения удара прибора о сальниковую головку на нулевой глубине подъем прибора осуществляется посредством ручного привода.

Автоматический укладчик проволоки с мерным роликом в составе лебедки позволяет равномерно укладывать проволоку под натяжкой на барабан.

ЛКИ-Техно комплектуется механическим счетчиком оборотов СО-35 для отслеживания глубины спуска прибора.

По заявке Заказчика оборудование может комплектоваться Системой Контроля Каротажа СКК-Техно 305 для контроля регистрации параметров спуско-подъемных операций с возможностью последующего анализа на компьютере или смартфоне.

Описание комбинированной лебедки

Варианты привода лебедки

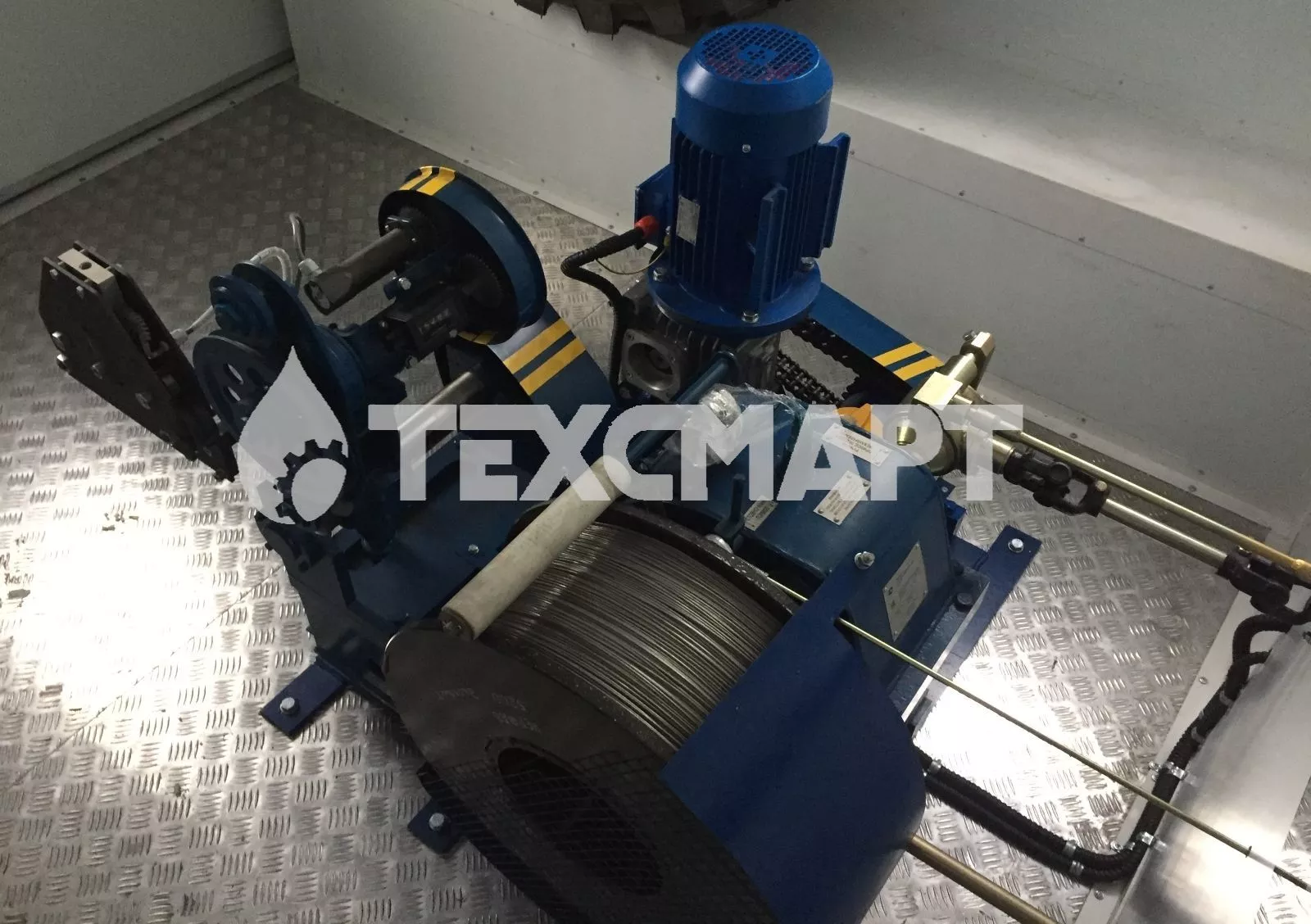

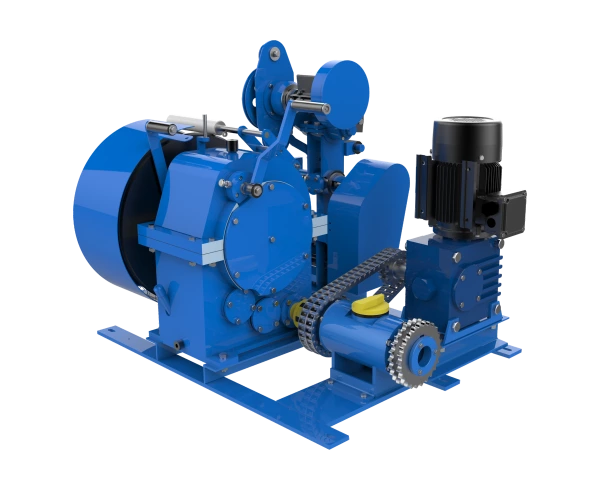

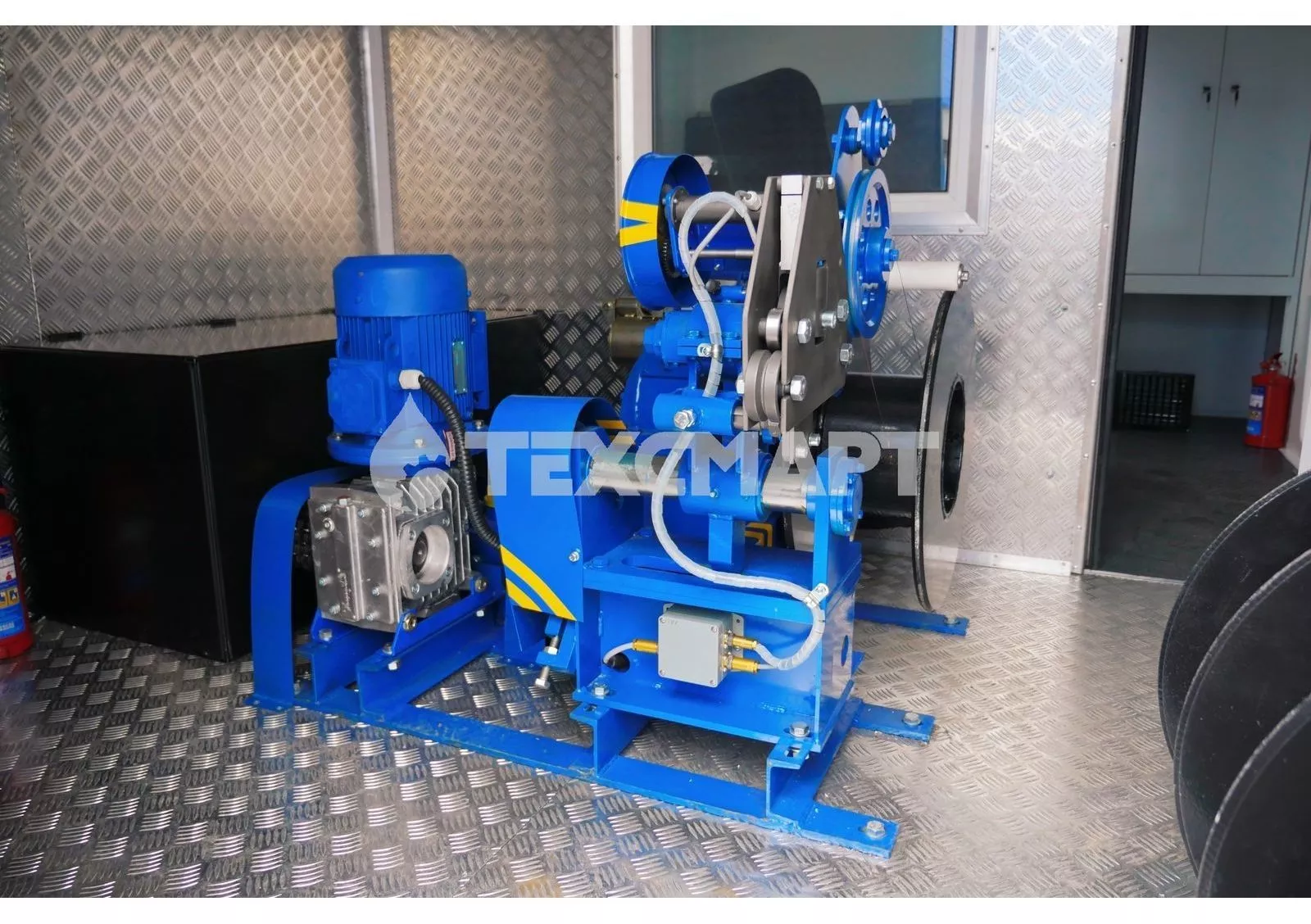

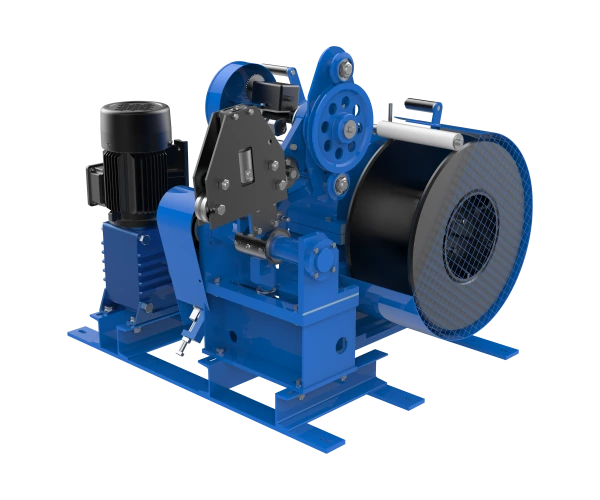

Варианты привода лебедки исследовательской комбинированной

Особенности

Параллельные исследования

Комплект съёмных барабанов с проволокой позволяет вести замеры давления глубинными манометрами одновременно в нескольких скважинах - оператор спускает прибор в скважину и выкатывает барабан из лаборатории, оставляя его на устье.

Снижение аварийных ситуаций

Контролируемый подъем снижает вероятность обрыва проволоки - оператор может ограничивать фрикционом силу крутящего момента, передающегося на выходной вал лебедки.

Спуск в скважину без включения лебедки

Фрикцион (сцепление) в редукторе лебедки позволяет спускать приборы и скребки в скважины под собственным весом, для экономии дизтоплива автономного электрогенератора на фонтанном скважинном фонде без доступа к точке питания 220В/380В.

Точное измерение глубины и скорости

Высокая точность измерений глубины и скорости движения проволоки достигается за счет отсутствия проскальзывания проволоки по измерительному ролику.

Технические характеристики

Таблица 1. Технические характеристики ЛКИ-Техно с комбинированным приводом.

Грузоподъемность (без учета проволоки) не менее 300 кг
Скорость подъема прибора от 1 м/ч до 10 000 м/ч
Укладка проволоки механическая / автоматическая
Габаритные размеры (ДхШхВ) 800х960х850 мм

Вес лебедки с проволокой и барабаном

                        без проволоки и барабана

415 кг

250 кг

Диаметр и вес барабана, стандартный / увеличенный Ø 470мм - 45 кг / Ø 570мм - 53 кг
Используемая проволока ГОСТ 7372-79, Ø 1.8 - 2.5 мм
Емкость стандартного барабана / вес 6000м - Ø 1.8мм, 4000м - Ø 2.2мм / 165 кг
Емкость увеличенного барабана / вес 7000м - Ø 1.8мм, 5000м - Ø 2.2мм / 203 кг
Климатическое исполнение УХЛ3 +40...-60°С ГОСТ 15150-69



Скорость подъема комбинированной лебедки

Таблица 2. Скорость подъема комбинированной лебедки.

  скорость
Механический привод до 10 000 м/ч
Мотор-редуктор 2.2 / 4.0 кВт, 1 500 об/мин до 2 500 м/ч
Мотор-редуктор 2.2 / 4.0 кВт, 3 000 об/мин до 5 500 м/ч
Электродвигатель 4.0 кВт, 750 об/мин до 10 000 м/ч



Скорость подъема комбинированной лебедки

Комплектация комбинированной лебедки

Таблица 1. Комплектация комбинированной лебедки.

Редуктор лебедки с фрикционом
Укладчик проволоки автоматический / механический
Механический счетчиков оборотов СО-35
Барабаны для скребковой проволоки
Мотор-редуктор (электродвигатель)
Органы управления за перегородкой (по согласованию с Заказчиком)

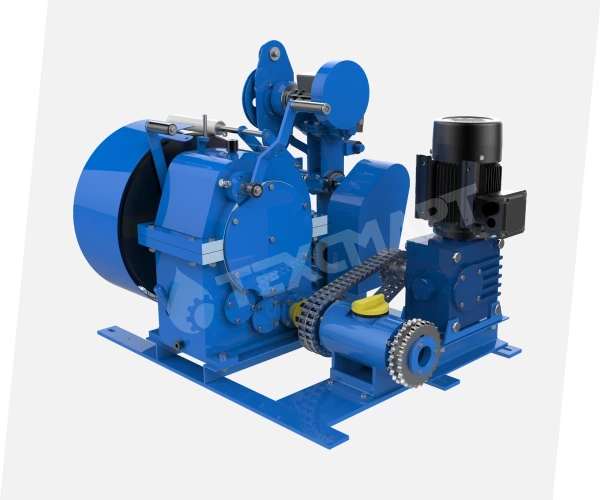

Комплектация комбинированной лебедки
