Глубинные пробоотборники — это специализированные устройства, применяемые в нефтегазовой промышленности для отбора проб из скважин. Их основное назначение — отбор глубинных проб пластовой нефти, пластовых жидкостей, а также анализ давления и температуры на различных глубинах. Эти пробоотборники широко используются в фонтанирующих и разведочных скважинах и обеспечивают получение достоверной информации о свойствах нефтяных флюидов и условий эксплуатации. Применение глубинных пробоотборников позволяет проводить точные исследования и анализ пластовых флюидов, что имеет важное значение для оценки эффективности разработки месторождений и мониторинга работы скважин.

Конструкция глубинного пробоотборника

Глубинный пробоотборник состоит из нескольких ключевых компонентов, которые обеспечивают его функционирование:

Цилиндрический корпус: Выполнен из высокопрочных материалов, таких как нержавеющая сталь (например, сплав 12Х18Н10Т или AISI 304), что обеспечивает устойчивость к агрессивным средам и высоким давлениям.
Клапанная система: Управляет процессом отбора проб и позволяет изолировать внутреннюю камеру пробоотборника от внешней среды.
Измерительные датчики: Фиксируют значения давления и температуры в момент отбора проб, что позволяет получить полную картину состояния пластовых флюидов.
Запорный механизм: Обеспечивает герметичность и предотвращает утечку отобранных проб при подъеме на поверхность.

Принцип работы

Глубинный пробоотборник опускается в скважину с помощью кабеля или специального лифта. В момент достижения нужной глубины включаются клапанные механизмы, которые изолируют внутреннюю камеру от внешней среды, создавая условия для отбора глубинных проб. В процессе отбора проб происходит измерение параметров давления и температуры. Полученные пробы сохраняются в изолированной камере, которая затем поднимается на поверхность для дальнейшего анализа.

Глубинные пробоотборники бывают различных типов, включая:

Пробоотборники глубинные проточные: обеспечивают непрерывный отбор проб в процессе подъема.
Погружные пробоотборники: предназначены для отбора проб с фиксированной глубины.
Электронные пробоотборники: оснащены датчиками для регистрации параметров среды и управления процессом отбора проб.

Аналоги глубинного пробоотборник ПГП-Техно

Глубинный пробоотборник ПГ 1000: специализированная модель, предназначенная для отбора проб пластовой нефти и пластовых жидкостей. Обладает высокой точностью измерений и устойчивостью к агрессивным средам. Пробоотборник глубинный ПГ 1000 предназначен для отбора глубинных проб пластовой жидкости и имеет следующие особенности:
- Материал корпуса: Нержавеющая сталь (сплавы 12Х18Н10Т или AISI 304).
- Максимальная глубина погружения: до 1000 метров.
- Температурный диапазон: от -40 до +150 °C.
- Давление: до 70 МПа.
- Тип управления: Электронный, с возможностью программирования режимов отбора проб.
Проточные пробоотборники: используются для непрерывного отбора проб в процессе подъема из скважины, обеспечивая более детальный анализ пластовой жидкости по всей глубине скважины.
Погружные пробоотборники Штех Хебер (Stechheber): применяются в фонтанирующих скважинах для простого отбора проб пластовой нефти. Имеют малый вес и просты в обслуживании.

Позвонить

Схема устройства

Пробоотборник проточный глубинный ПГПР схема

Преимущества и особенности

Глубинные пробоотборники обладают рядом преимуществ, делающих их незаменимыми инструментами в нефтедобывающей промышленности:

Высокая точность: Обеспечивают точное измерение параметров среды и позволяют получать репрезентативные пробы пластовой жидкости.
Надежность: Устойчивы к агрессивным условиям эксплуатации, таким как высокие температуры и давления, благодаря использованию высококачественных материалов.
Универсальность: Подходят для использования в различных типах скважин, включая фонтанирующие и разведочные скважины.
Анализ нескольких параметров: Позволяют проводить одновременную регистрацию значений давления и температуры, что улучшает качество данных.
Автоматизация процессов: Современные модели оснащены электронной системой управления, что позволяет автоматизировать процессы отбора проб и минимизировать влияние человеческого фактора.

Методики отбора проб

Отбор глубинных проб пластовой нефти выполняется в несколько этапов:

Подготовка пробоотборника: Проверка герметичности, установка необходимых датчиков и программирование режимов работы.
Спуск пробоотборника в скважину: Используется кабель или специальное подъемное устройство для доставки пробоотборника на требуемую глубину.
Отбор проб: При достижении заданной глубины активируется клапанный механизм, и пробоотборник изолирует внутреннюю камеру для отбора пробы. Одновременно записываются данные о давлении и температуре.
Подъем пробоотборника на поверхность: Полученные пробы извлекаются для дальнейшего анализа.

Методы анализа отобранных проб

Физико-химический анализ: Позволяет определить состав и свойства пластовой нефти, включая содержание воды, газов, солей и других компонентов.
Термодинамический анализ: Исследует условия стабильности пластовых флюидов и изменения их свойств при различных давлениях и температурах.
Геохимический анализ: Изучает органические компоненты нефти для определения ее происхождения и состава.

Применение глубинных пробоотборников

В нефтедобывающей промышленности

Глубинные пробоотборники активно применяются для оценки качества и свойств добываемой нефти. Они обеспечивают получение актуальных данных о пластовых условиях, что позволяет оптимизировать процессы добычи и переработки нефти.

В научных исследованиях

Использование глубинных пробоотборников в научных исследованиях позволяет проводить детальные исследования пластовых флюидов и оценивать их влияние на окружающую среду. Эти данные могут быть полезны для разработки новых технологий в нефтегазовой отрасли.

В мониторинге и контроле скважин

Глубинные пробоотборники используются для мониторинга состояния скважин и контроля за эксплуатационными параметрами, такими как давление и температура. Это позволяет оперативно реагировать на изменения и предотвращать возможные аварийные ситуации.

Особенности

Объем отбираемой пробы - 540 см³.
Надежное удержание пробы клапанным механизмом.
Модернизированный механизм стыкового реле.
Возможность спуска на проволоке и геофизическом кабеле.
Технические характеристики представлены в таблице 1.
Комплектация представлена в таблице 2.

Технические характеристики

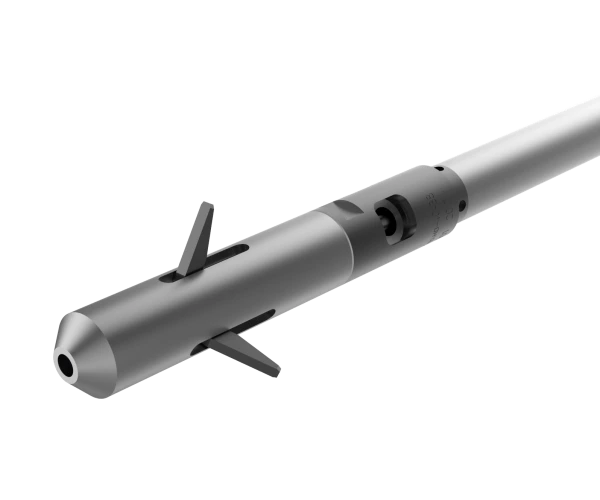

Таблица 1. Технические характеристики пробоотборника глубинного ПГП-Техно (ПГПр)
Параметр	Значение	Ед. измерения
Полезный объем	540	см³
Рабочее давление	40	МПа
Рабочая температура	200	°С
Диаметр	38	мм
Длина	1395	мм
Масса прибора	7,7	кг

Комплектация ПГП-Техно

Таблица 2. Комплектация ПГП-Техно
№ пп	Комплект	Количество
1	Камера для отбора пробы	3 шт
2	Реле стыковое	1 шт
3	Разрядная головка	2 шт
4	Наконечник под проволоку	1 шт
5	ЗИП и инструменты	1 комплект
6	Паспорт, руководство по эксплуатации и акт опрессовки	1 комплект

Заключение

Глубинные пробоотборники являются неотъемлемой частью современного оборудования для нефтедобычи и исследований. Они обеспечивают высокую точность отбора глубинных проб пластовой нефти и жидкостей, что делает их незаменимыми инструментами в нефтегазовой промышленности. Благодаря использованию глубинных пробоотборников становится возможным получение достоверных данных о свойствах пластовых флюидов, что, в свою очередь, способствует повышению эффективности разработки месторождений и безопасной эксплуатации скважин.
