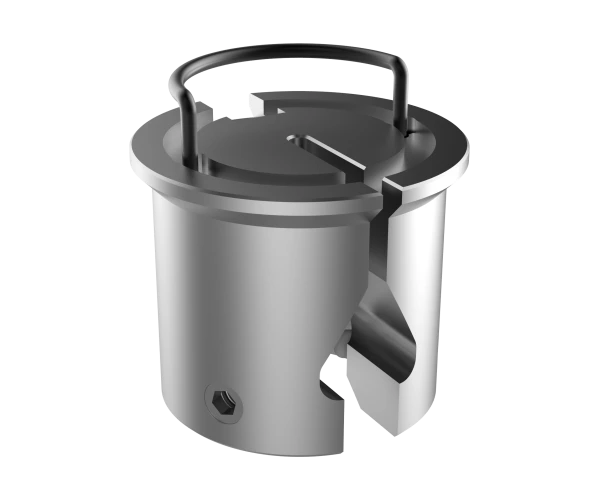

Ловитель устьевой

Для захвата и удержания глубинных приборов

Предназначен для установки в лубрикатор скважинный и предотвращения полета прибора при обрыве проволоки или геофизического кабеля в процессе проведения исследований или депарафинизации

Применение

Используется в эксплуатационных, наблюдательных и нагнетательных нефтяных и газовых скважинах в составе скважинного лубрикатора, оснащённого сальниковой головкой для НКТ-73, в процессе проведения гидродинамических и геофизических исследований глубинными приборами и манометрами с помощью каротажной лебедки, а также при скребковании внутренней поверхности НКТ от АСПО

Принцип работы

Ловитель устьевой устанавливается в верхней части скважинного лубрикатора под сальниковым устройством, фиксирует пойманный после обрыва проволоки или кабеля прибор в лубрикаторе при помощи захватов, и надежно удерживает его в приемной камере до последующего извлечения

Виды

Ловитель устьевой, кабельный, НКБ, обрыв геофизического кабеля, ловитель приборов, ловушка устьевая, ЛУ-73, ЛУ-01, захват устьевой

Особенности

  • Широкая гамма ловителей под разные типы наконечников: ропсокет под проволоку, наконечник под кабель (НКБ, НКО, НКБГ)
  • Конструкция рассчитана на многократное срабатывание устройства
  • Возможность регулировки усилия захвата и удержания прибора
  • Удобство очистки от механических примесей

Порядок работы

  1. Ловитель устанавливается в верхней части лубрикатора под сальниковой головкой
  2. Прибор фиксируется в ловителе при ударе о сальниковую головку
  3. Ловитель с прибором извлекается из лубрикатора
  4. Прибор высвобождается из ловителя

Технические характеристики

  ЛУ-73 ЛУ-73-НКБ-28 ЛУ-73-НКБ-36
Диаметр выступающего бурта Ø 64 мм Ø 66 мм Ø 66 мм
Диаметр корпуса ловителя Ø 56 мм Ø 60 мм Ø 60 мм
Наконечник прибора Ропсокет НКБ-28 НКБ-36
Масса 1.2 кг 1.2 кг 1.2 кг
