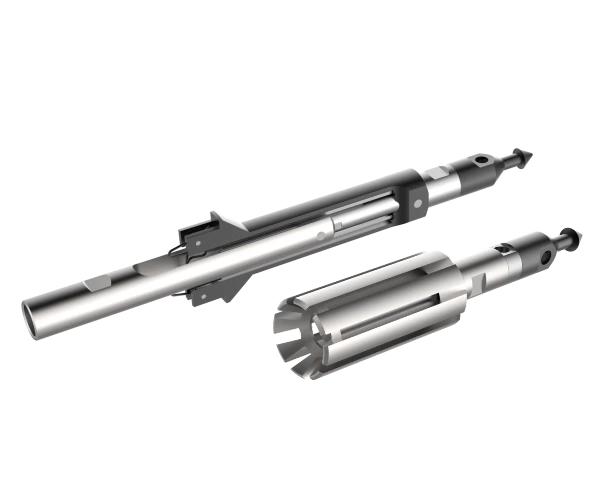

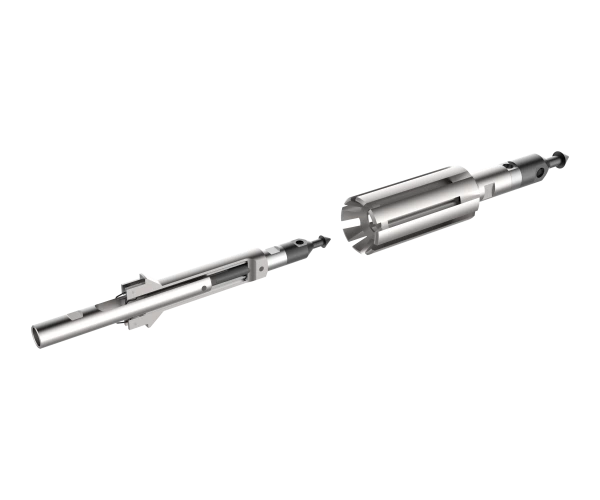

Автоотцеп УАПГП

Устройство автоматической подвески глубинных приборов

Предназначено для зацепа глубинных автономных приборов в скважине на выбранной глубине с последующим извлечением

Применение

Используется в эксплуатационных, наблюдательных и нагнетательных нефтяных и газовых скважинах в составе  скважинного лубрикатора, оснащённого сальниковым устройством на НКТ ø73 мм, в процессе проведения гидродинамических и геофизических исследований глубинными приборами и манометрами с помощью лебедки на проволоке, и при скребковании внутренней поверхности НКТ от АСПО.

Принцип работы

  • Рычаги якоря фиксируют и удерживают автоотцеп с прибором в муфтовом соединении на выбранной глубине
  • Спусковой держатель вместе с проволокой отсоединяется от автоотцепа и поднимается на поверхность
  • Скважинный ловитель спускается на проволоке, обеспечивает захват и извлечение из НКТ автоотцепа с прибором

Схема устройства

Устройство для автоматической подвески глубинных приборов, УАПГП, УПГП, Автоотцеп, якорь автоотцепа, подвес приборов в скважине, УАПГП коррозионностойкий, захват автоотцепа, цанговый захват, труболовка

Особенности

  • Надежная герметизация устья скважины при проведении сложных исследований
  • Последовательное расположение приборов в НКТ на разной глубине
  • Исследование скважины во время проведения технологических операций
  • Снижение риска падения приборов на забой скважины в случае обрыва проволоки

Технические характеристики

Материал корпуса Нержавеющая сталь
Габариты (диаметр х длина) Ø 87 х 466 мм
Рабочее давление 35 МПа
Рабочая температура не более +100°С
Масса прибора не более 9.0 кг

Комплектация

Якорь для закрепления глубинного прибора на скважине
Вилка для удержания якоря до срабатывания
Груз-утяжелитель
Крепление проволоки/кабеля (кабельный наконечник)

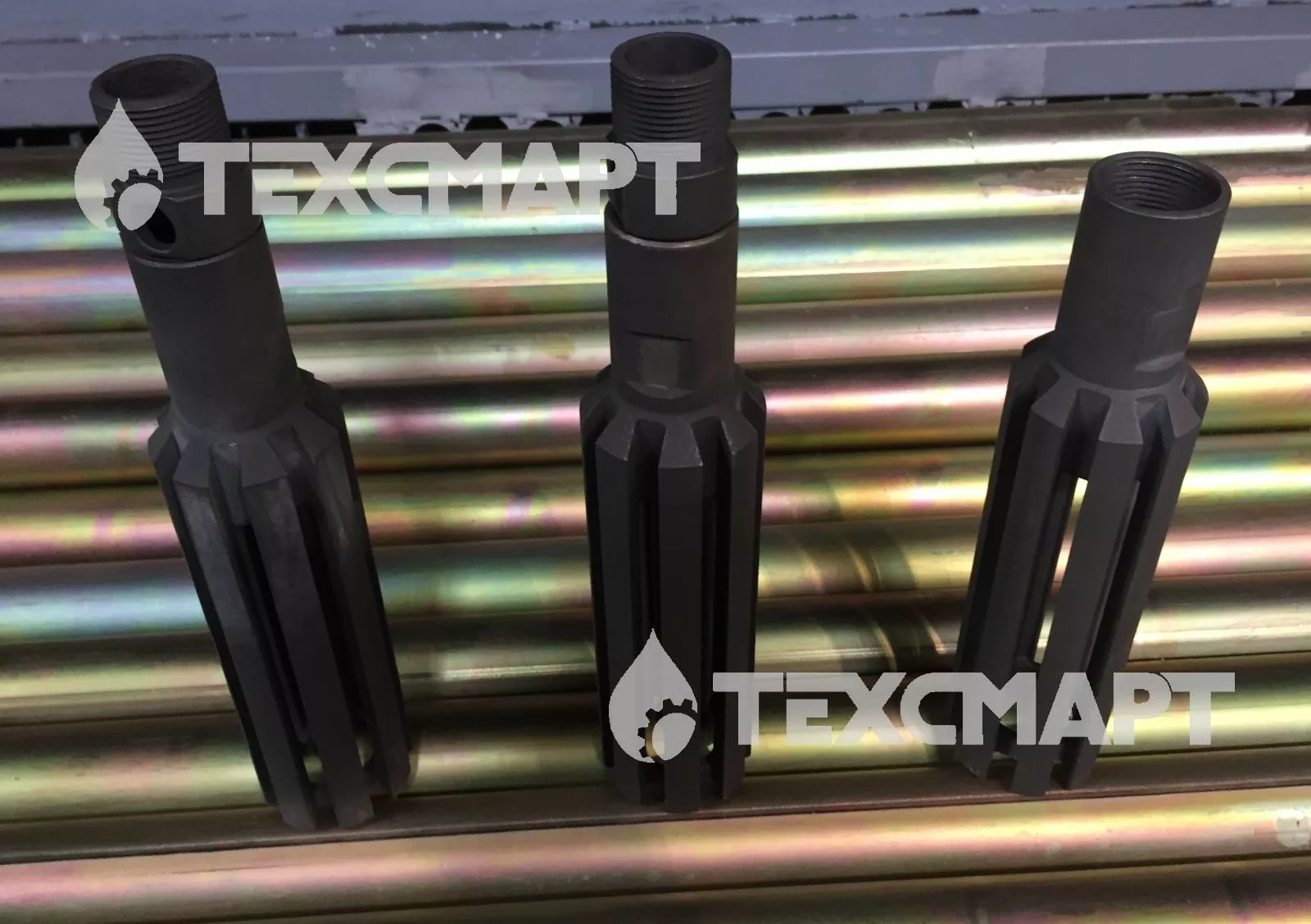

Ловитель цанговый для зацепа и извлечения якоря с прибором из скважины
Расширитель с гайкой для извлечения якоря
