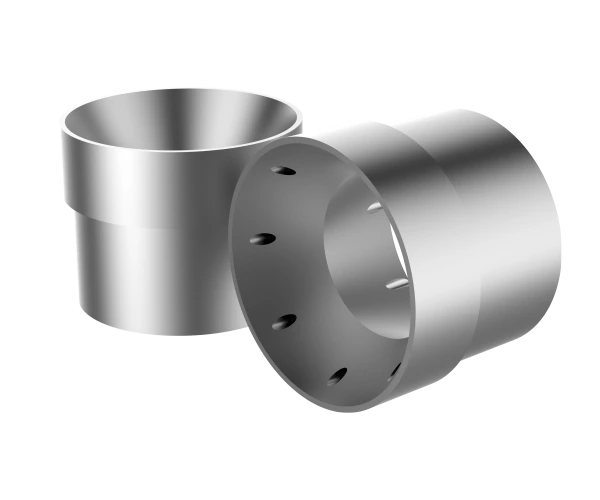

Противополетное кольцо (кольцо проходное)

Противополетное кольцо

Противополетное кольцо (кольцо проходное) предназначено для предотвращения полета скребка и прибора на забой скважины или повреждения УЭЦН, с возможной разгерметизацией скважины



Применение

Противополетное кольцо ППК (кольцо проходное) устанавливается в межмуфтовое соединение НКТ при спуске новой колонны или при ремонте скважины бригадой КРС на глубине. Кольцо ППК является нефтепромысловым оборудованием и предназначено для обеспечения защиты глубинно-насосного оборудования нефтяных добывающих скважин от падения (полета) скребковых приборов, применяемых для депарафинизации колонны НКТ от парафиноотложений в процессе проведения спуско-подъемных операций на проволоке или кабеле.

Особенности

Кольца ППК по согласованию имеют дренажные отверстия для предотвращения остановки потока нефтесодержащей жидкости при находящемся в нем потерянном приборе.

Установка кольца предотвращает повреждение насоса скважины.

Технические характеристики

Таблица 1. Технические характеристики противополетного кольца ППК.
Параметр Значение Ед. измерения
Рабочее давление 100 МПа
Диаметр проходного отверстия кольца 36, 38, 40 (рекомендуется), 42 мм
Тип колонны НКТ 60/73/89 мм
Условный диаметр 40 мм
Стойкость к воздействию скважинной среды по ГОСТ 13846-89 К1, К2, некоррозионное
Материал сталь 20Х, 40Х
Ширина 64 мм
Высота 50 мм
Срок службы 6 лет
Масса 0,3 кг

Принцип работы

  • Глубина установки кольца выбирается в зависимости от глубины скребкования и требований к глубине при проведении гидродинамических/геофизических исследований скважин.
  • В случае, если проходное отверстие кольца превышает диаметр спускаемых геофизических приборов, то затруднений для исследований скважины на глубинах ниже кольца не возникает.
  • В большинстве случаев рекомендуется установка кольца на трубе НКТ на расчетной глубине около 1000 м от устья скважины.
  • Более глубокая установка кольца не рекомендуется, т.к. на барабане лебедки при ловильных работах может быть недостаточно длины проволоки для спуска цангового ловителя, а также по причине затрудненности захвата прибора на большой глубине.
