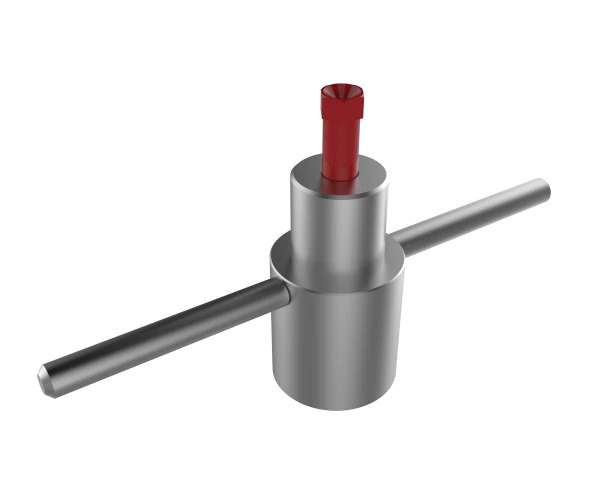

Сальниковая головка под проволоку

Для герметизации лубрикатора в ходе проведения спуско-подъемных операций исследования и депарафинизации скважины на скребковой проволоке

Применение

Герметизация скребковой проволоки регулируется за счет обжатия упругими эластичными сальниковыми набивками

Сила обжатия проволоки регулируется затяжкой по резьбе сальникового винта. Затяжка должна позволять прибору на проволоке свободно двигаться, в то же время не снижая степень герметизации лубрикатора

Особенности

  • Возможны варианты изготовления под лубрикатор НКТ 60 / 73 / 89
  • Корпус сальниковой головки имеет возможность установки верхнего направляющего ролика лубрикатора
  • Поставляемое в комплекте сальниковое уплотнение имеет высокую износостойкость и позволяет эффективно очищать проволоку от жидкости без разгерметизации устья скважины
  • Следует регулярно проводить осмотр набивок на предмет повреждений и износа
  • По желанию Заказчика имеется возможность изготовления головки с отверстием под вентиль для стравливания избыточного давления при работе лубрикатора совместно с превентором

Технические характеристики

Operating temperature range -40° ... +50°С
Diameter of sealed wire/slickline 1.5 ... 3.0 mm
Operating pressure up to 35 MPa
Tubing connection thread 73/89 ГОСТ 633-80
Size Ø 90х120 mm
Weight up to 5.0 kg



Комплектация

Корпус сальниковой головки
Ввинчиваемые ручки
Винт сальниковый
Комплект сальниковых набивок (рекомендуемое количество 5 комплектов)
Ролик лубрикатора верхний (по согласованию)
Вентиль для стравливания давления (по согласованию)
