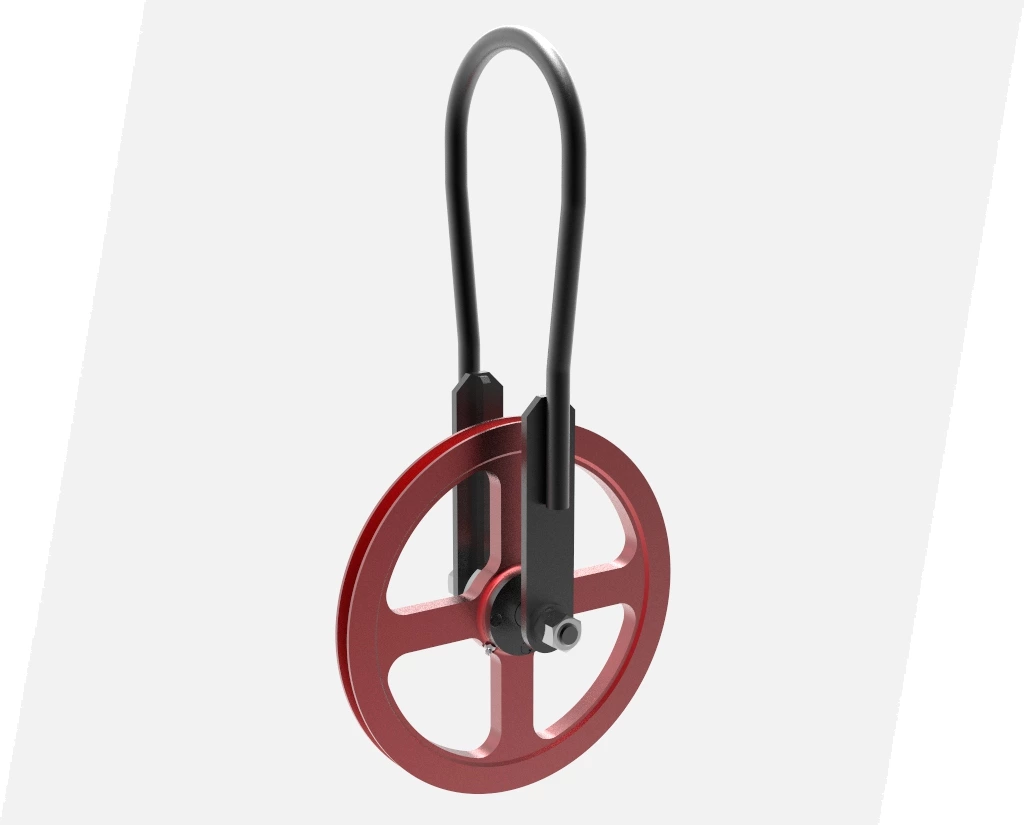

Используется для заведения и ориентации геофизического кабеля в скважину в ходе проведения геофизических исследований на каротажных подъемниках
Предназначен для ориентации и направления в пространстве грузонесущих геофизических кабелей в процессе спуско-подъемных операций приборов и аппаратов в скважине.
Подвесной верхний ролик надежно закрепляют над лубрикатором на крюке крана/манипулятора КМУ или на талевой системе буровой установки/станка КРС. Ролик подвешивают к крюку через штропы или непосредственно на крюк через серьгу.
Таблица 1. Технические характеристики ролика верхнего подвесного геофизического.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Наружный диаметр ролика | 345 | мм |
| Развёрнутая длина ролика по среднему диаметру кабеля | 1 | м |
| Максимальный диаметр геофизического кабеля | 12 | мм |
| Длина (по размеру ролика) | 345 | мм |
| Ширина (по размеру серьги) | 200 | мм |
| Высота (изделие в сборе) | 683 | мм |
| Масса изделия в сборе | 12,5 | кг |
